DA0208 Cầu số 10 Yên Bái - Cầu thôn Tháp Con, xã Viễn Sơn, huyện Văn Yên - Yên Bái

KHẢO SÁT XÂY CẦU DÂN SINH TẠI THÔN THÁP CON XÃ VIỄN SƠN, HUYỆN VĂN YÊN, TỈNH YÊN BÁI.

1.Cầu bản nối giữa 2 cụm dân cư tại thôn Tháp Con 1 và thôn Tháp Con 2, xã Viễn Sơn.

2.Khoảng cách từ Trung tâm thị trấn Mậu a, huyện Văn Yên đến vị trí xây cầu là 27km (Trong đó: 20 km là đường nhựa, 07km là đường cấp phối đảm bảo cho xe vận chuyển vật liệu tới chân công trình.

3.Dân tộc thôn Tháp Con 90% là đồng bào dân tộc Dao là thôn đặc biệt khó khăn của huyện Văn Yên.

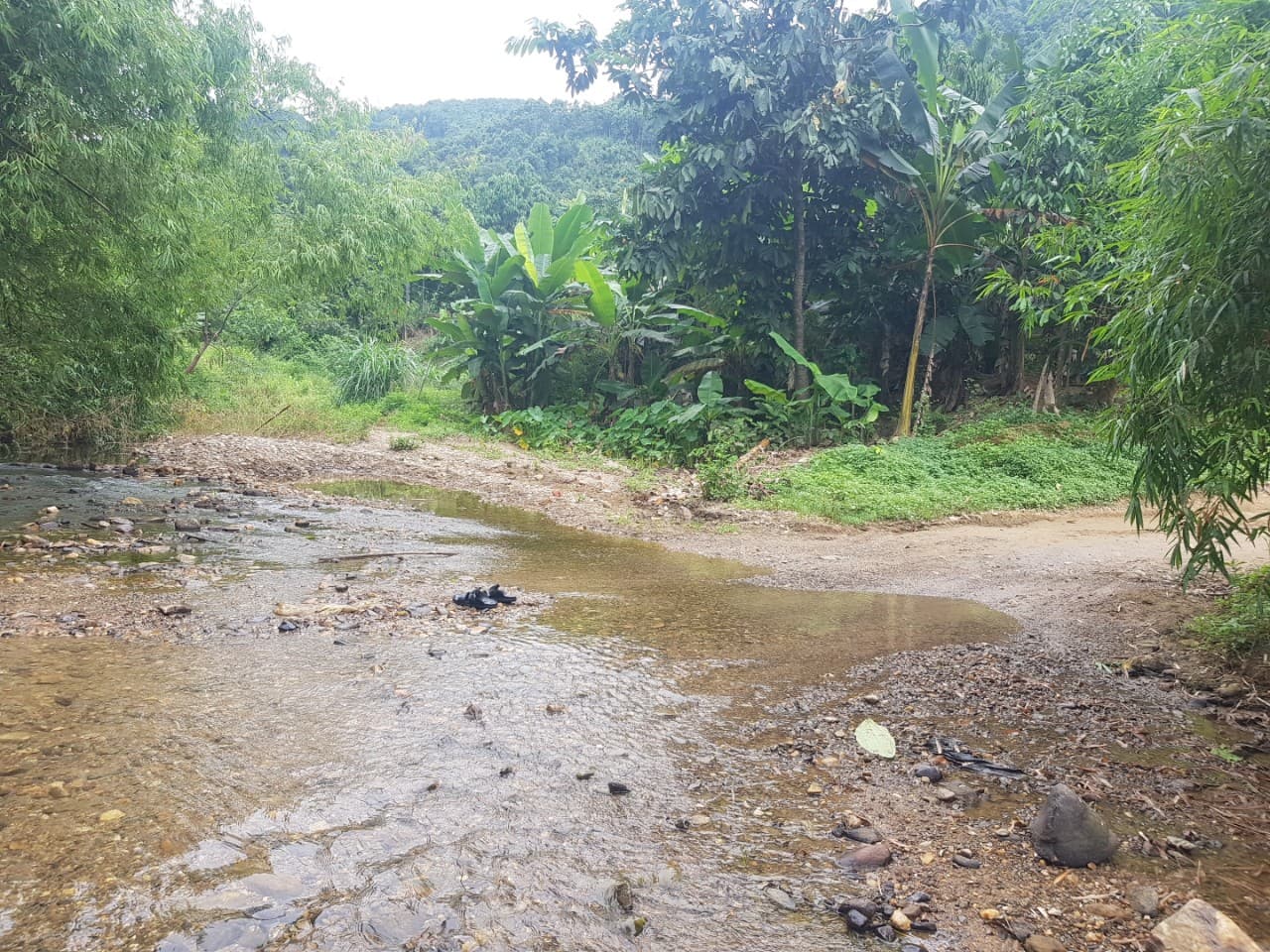

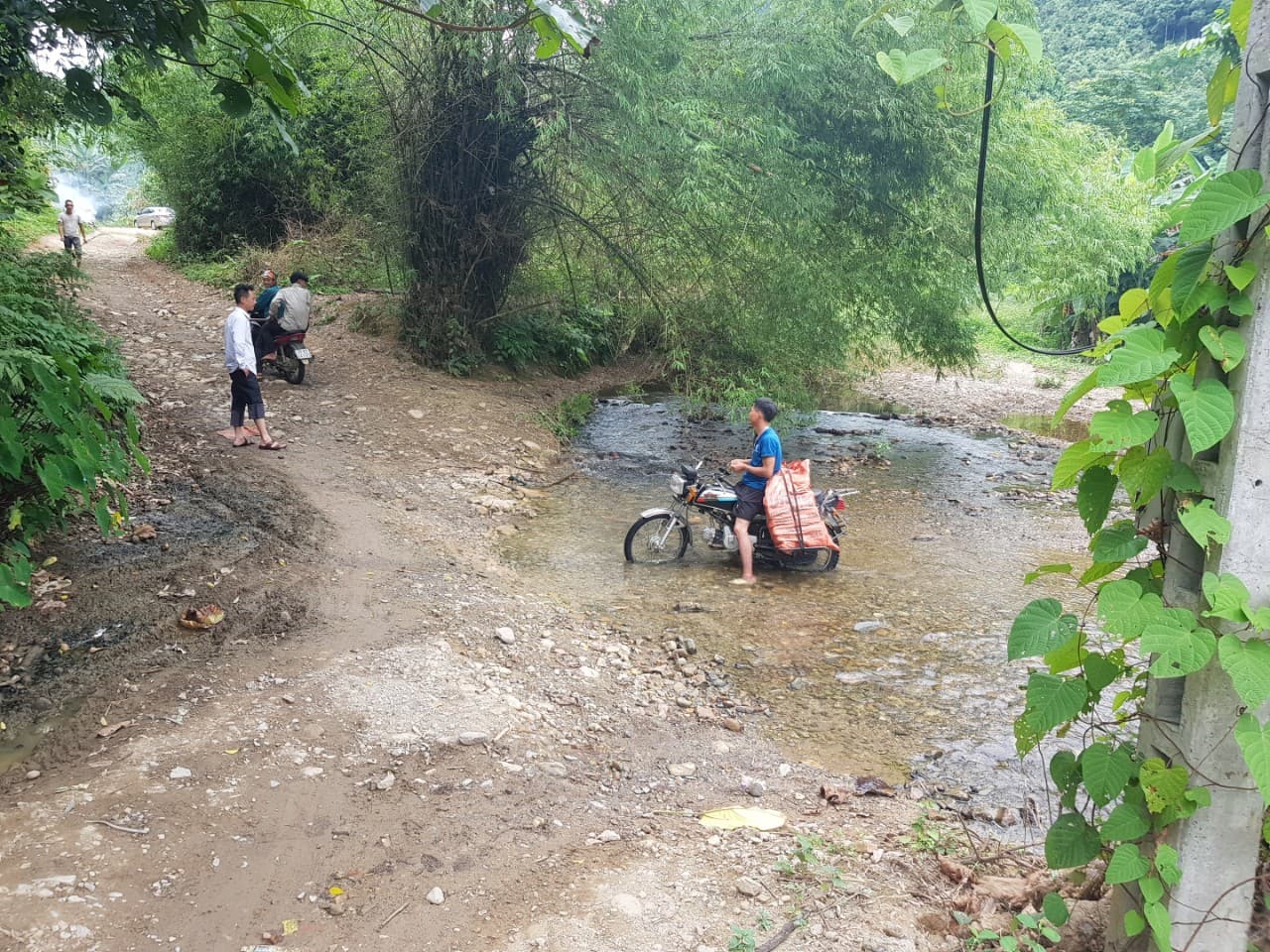

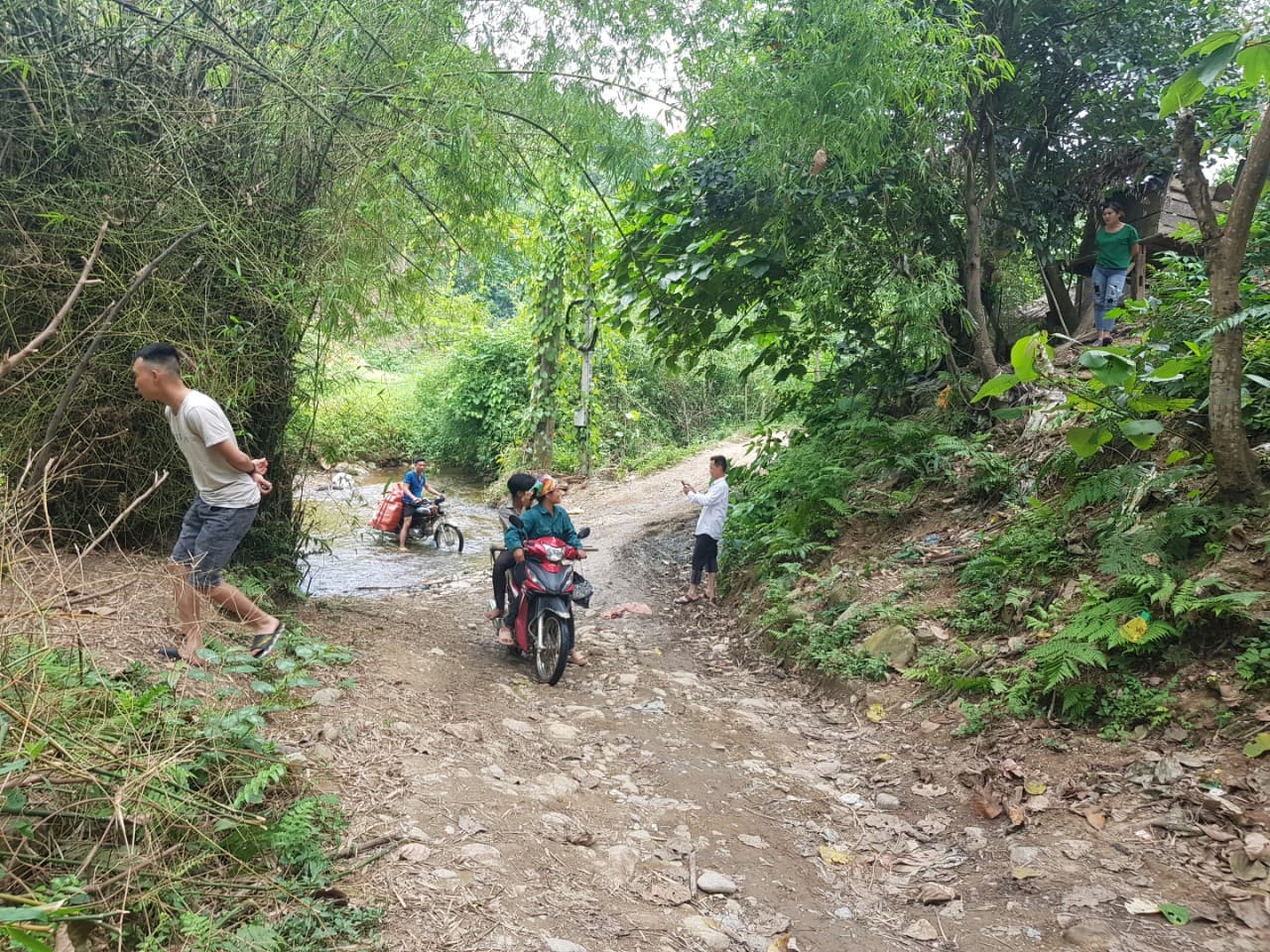

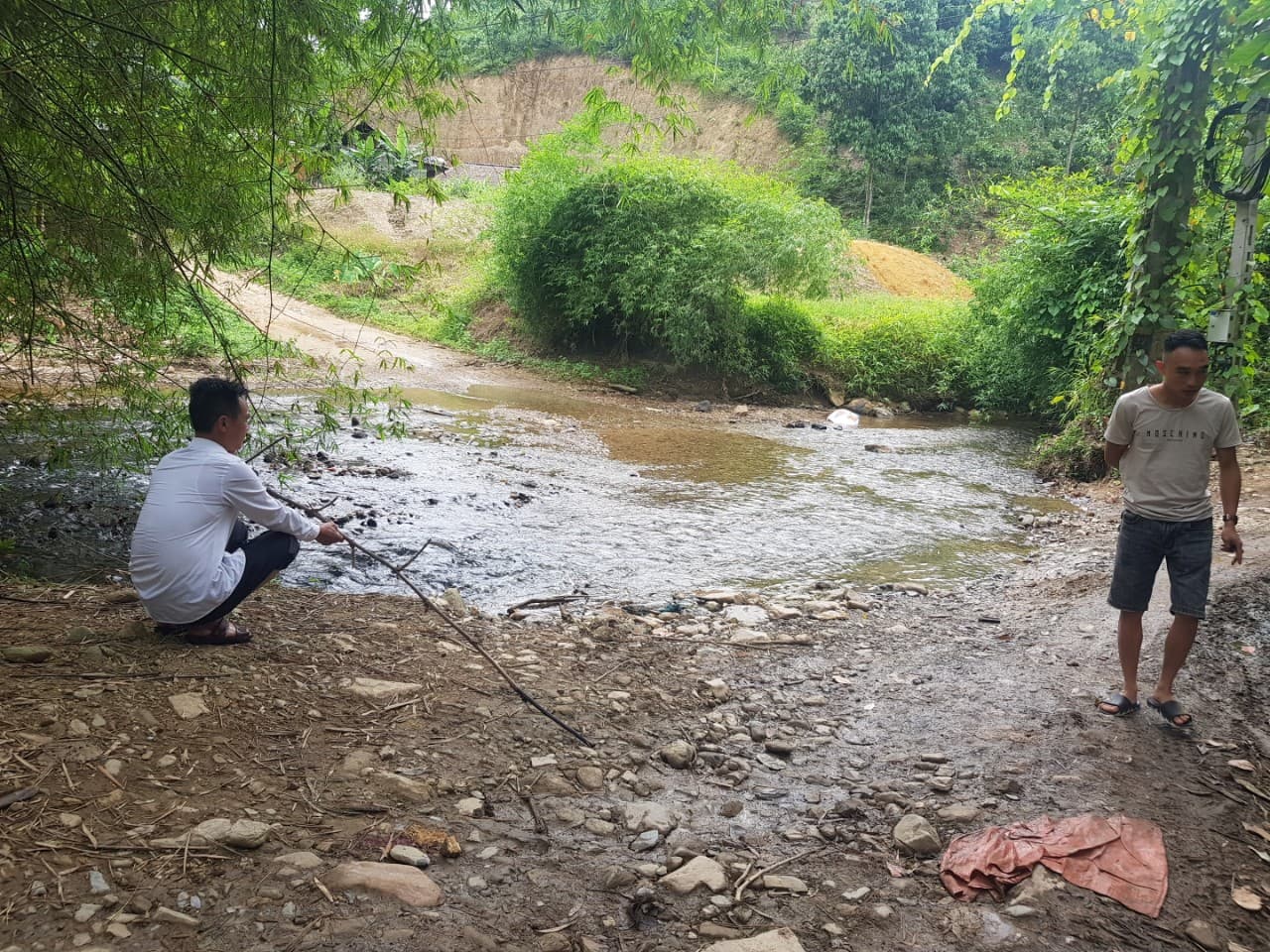

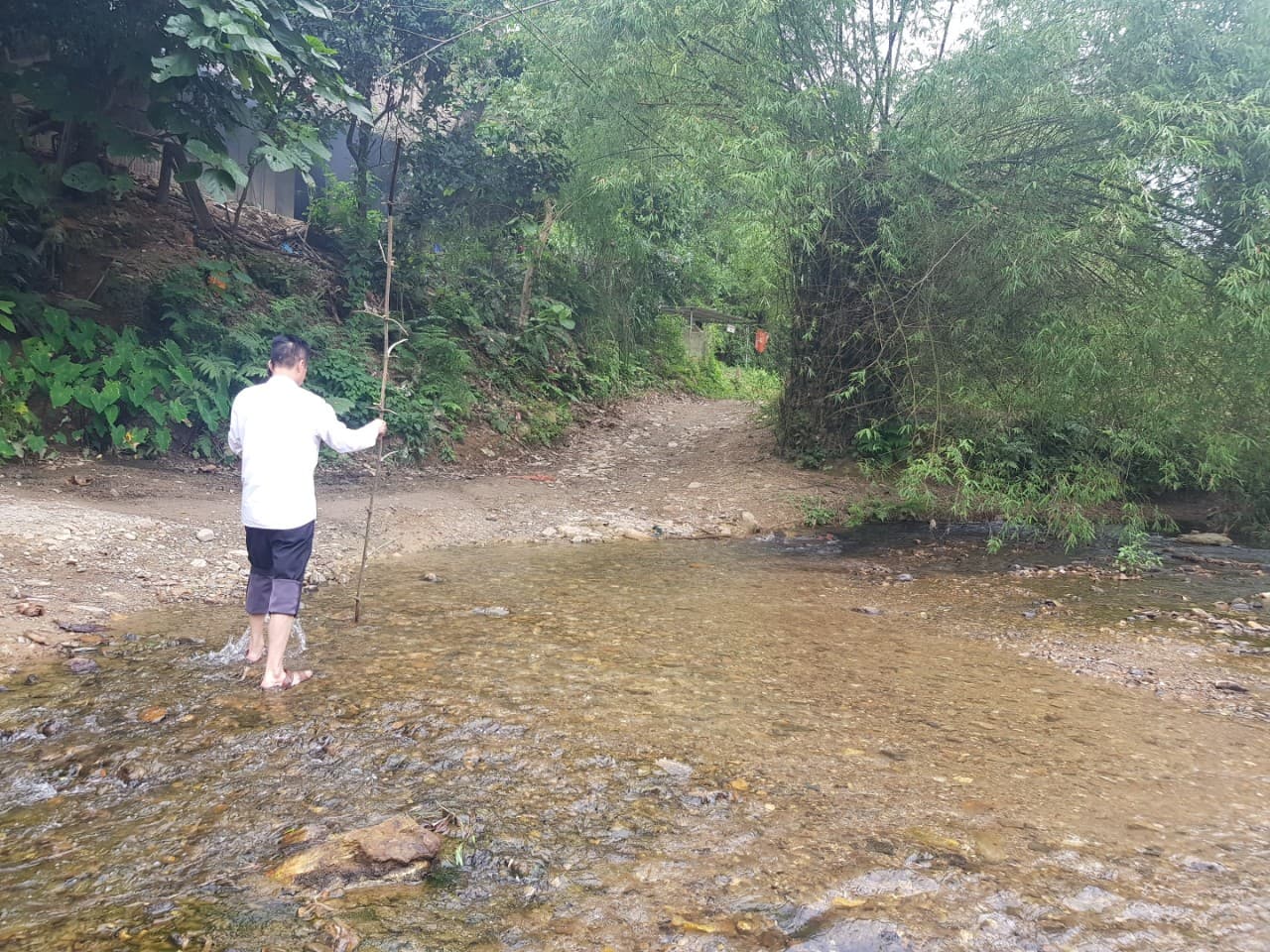

4. Thôn Có 156 hộ = 657 nhân khẩu, tại 2 khu dân cư của thôn bị ảnh hưởng việc đi lại qua suối Tháp Con trong quá trình sản xuất nông nghiệp, lâm nghiệp, giao thương hàng hoá và việc học tập của trẻ em, đặc biệt vào mùa mưa lũ trẻ em không thể qua suối để đến trường, không giao thương được hàng hoá và lao động sản xuất.

5. Số điện thoại liên lạc:

- Bí thư chi bộ: Bàn Tòn Nhị 0335 336 990

- Trưởng thôn: Đặng Thị Liễu: 0919 402 671

- Đoàn Thị Thanh Tâm: Bí thư Tỉnh đoàn Yên Bái.

6. Đề xuất: Xây dựng cầu bản:

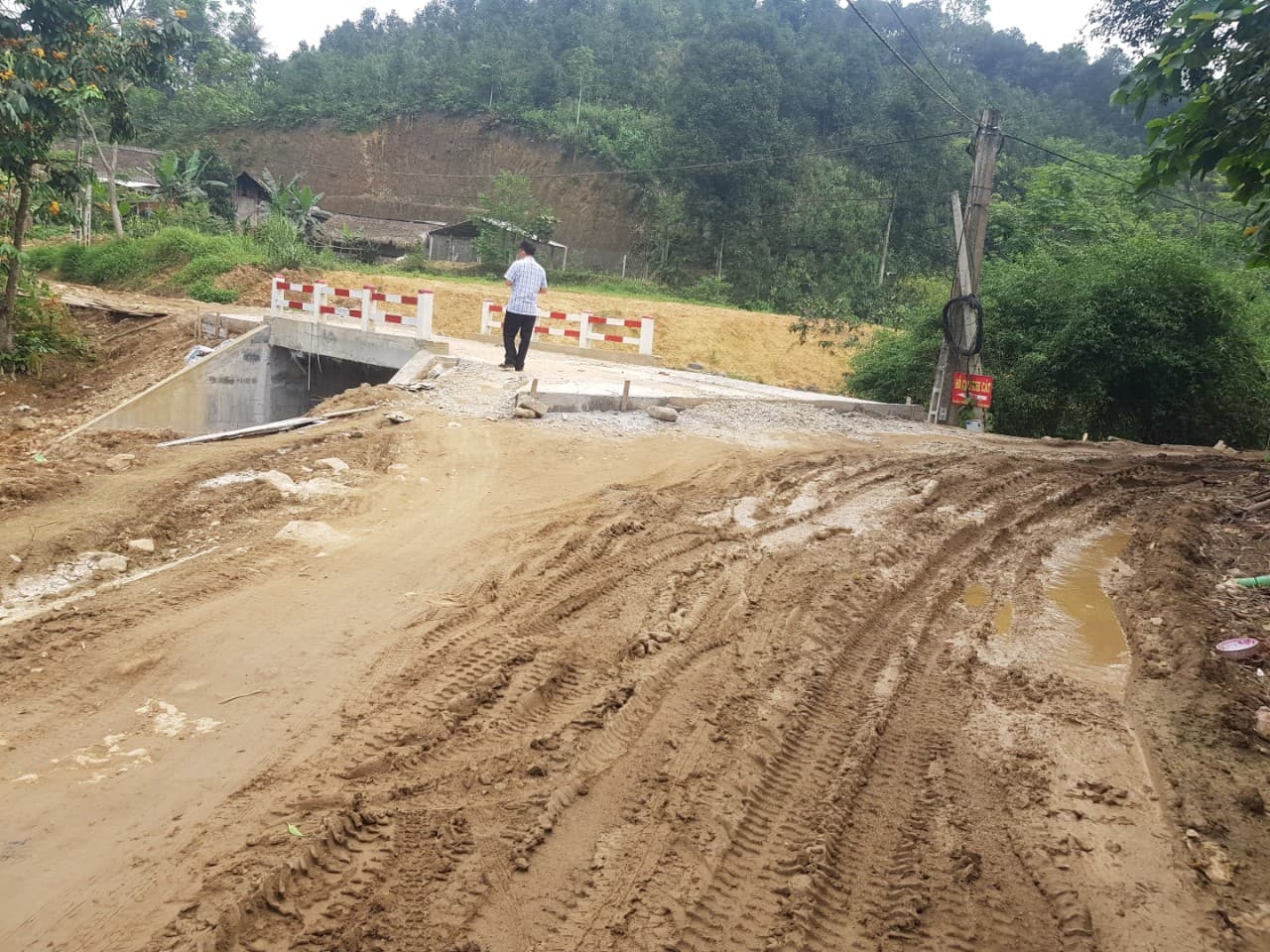

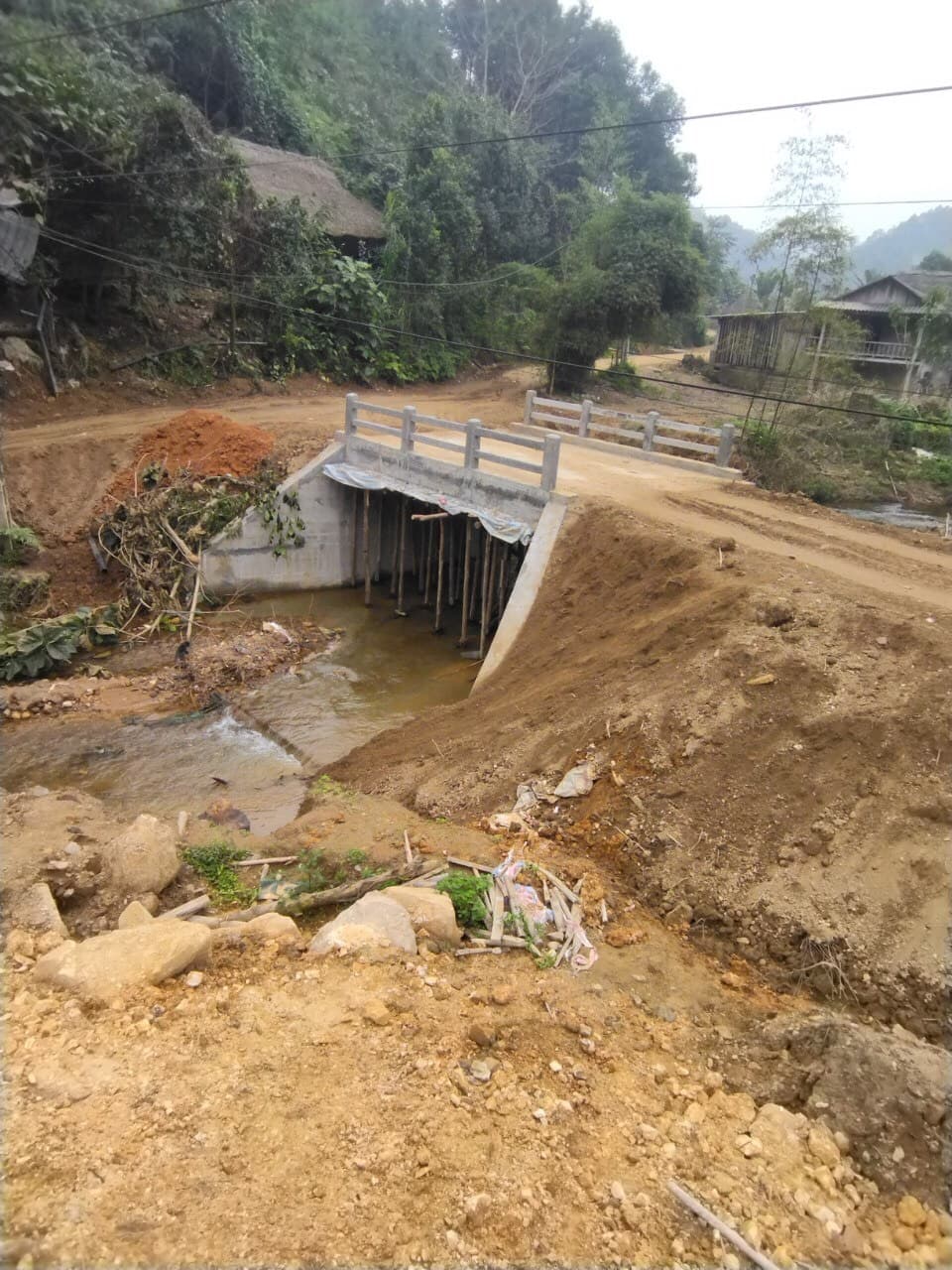

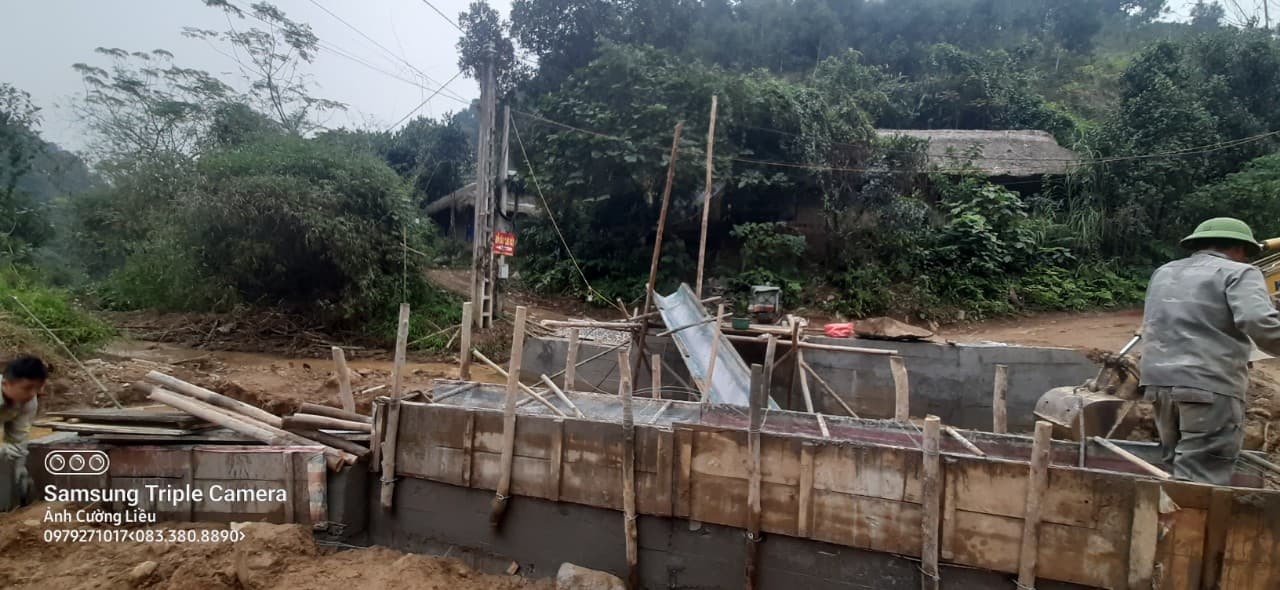

- Kết cấu phần trên chắc chắn có 1 nhip, chiều dài nhịp là 5m bằng  tấm bản bê tông M300, dày 30cm, có cốt sắt phi 16, Đặt 2 lớp có gia cố thêm 4 dầm bê tông cốt thép M300 sắt phi 25, đặt 7 cây trên dầm ( 2 dầm 2 bên là dầm treo, 2 dầm ở dưới là dầm gánh) phần chiều rộng mặt cầu cho xe chạy rộng 3,4m, dầm thiết kế không có lan can nhưng có 2 dầm treo 2 bên nổi lên cao hơn mặt cầu 30cm, rộng 30 cm, Tổng bề mặt rộng cầu B=4m, trọng tải 10 tấn. Phần thông thuỷ thoát nước có chiều rộng 4,2m, cao 1,7m. Kết cấu phần mố cầu gồm 2 mố bằng bê tông M250, cốt thép phi 16 đan 2 lớp, phần bê tông dày 40cm, có sử dụng thanh chống để giữ ổn định chống trượt cho mố, tường cánh dạng cánh xiên bằng bê tông cốt sắt.

- Phía thượng lưu và hạ lưu. Sân tiêu năng được đổ bê tông M250, sắt phi 10 đan  1 lớp, chiều dày bê tông 15cm. Móng chống sối bằng bê tông M250, sâu 50 cm.

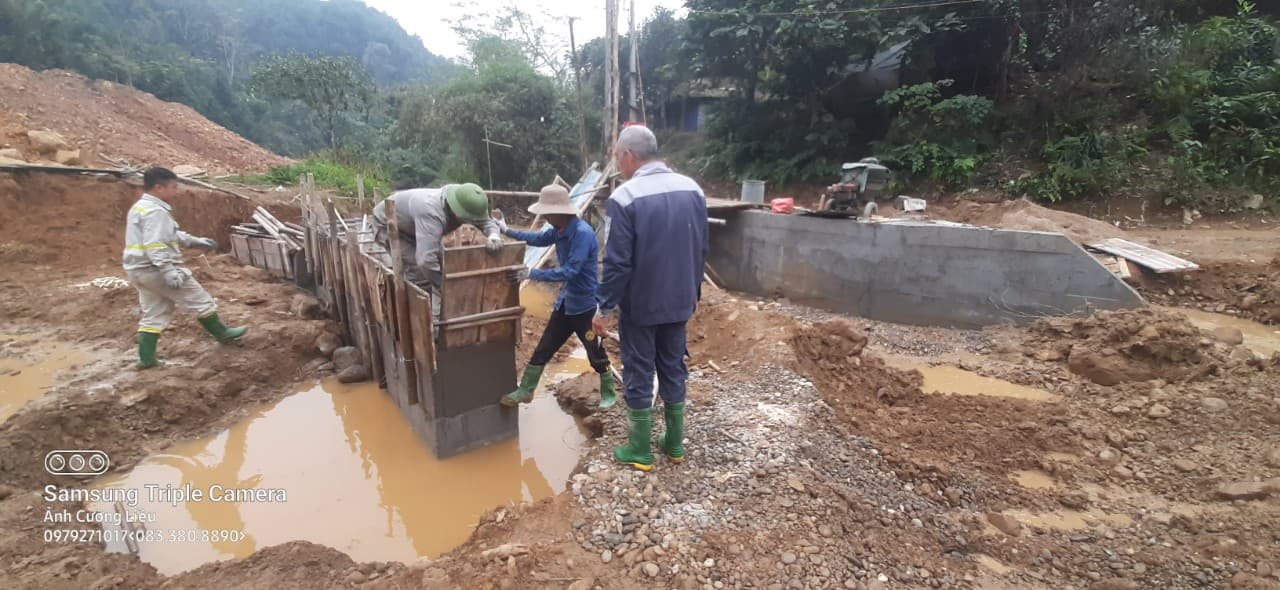

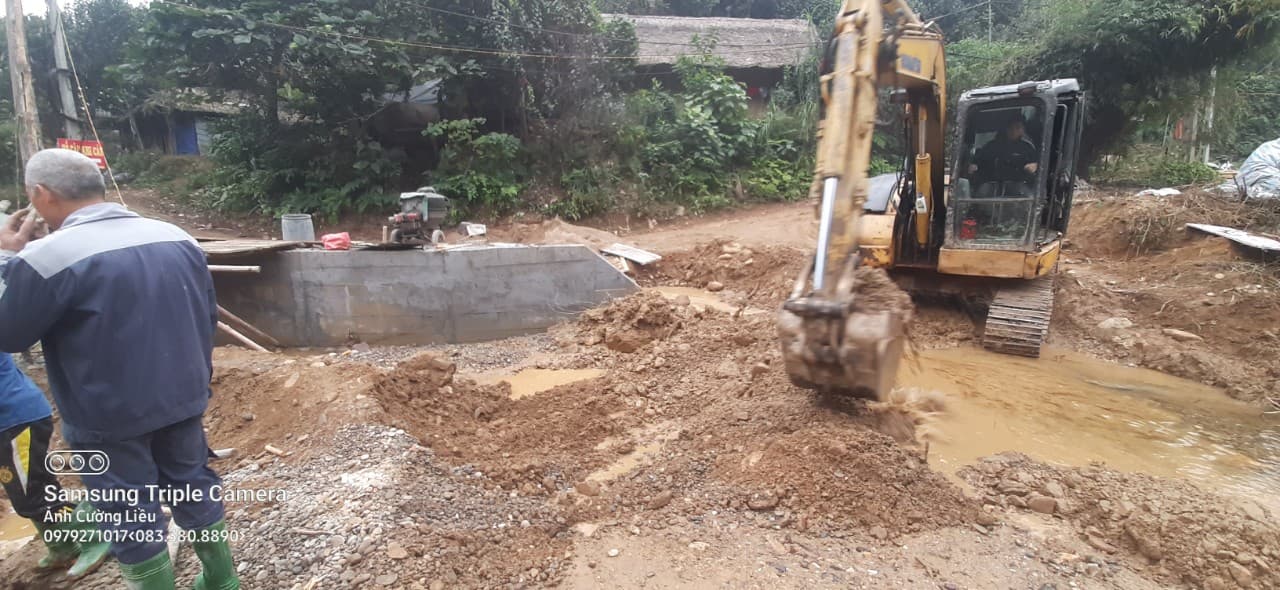

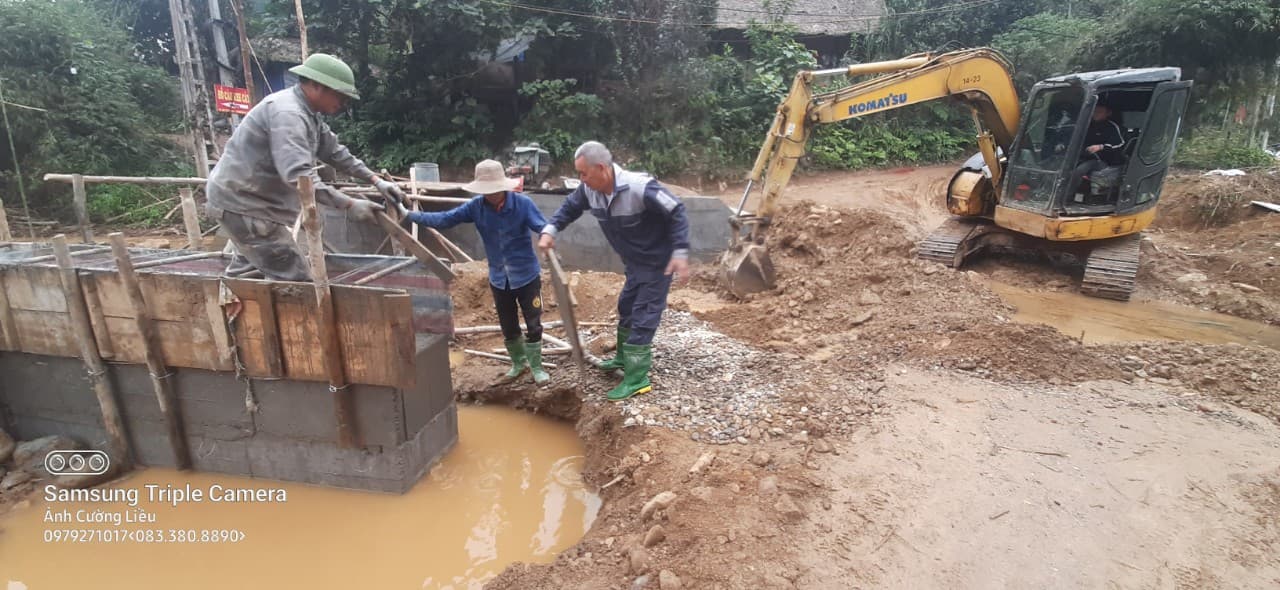

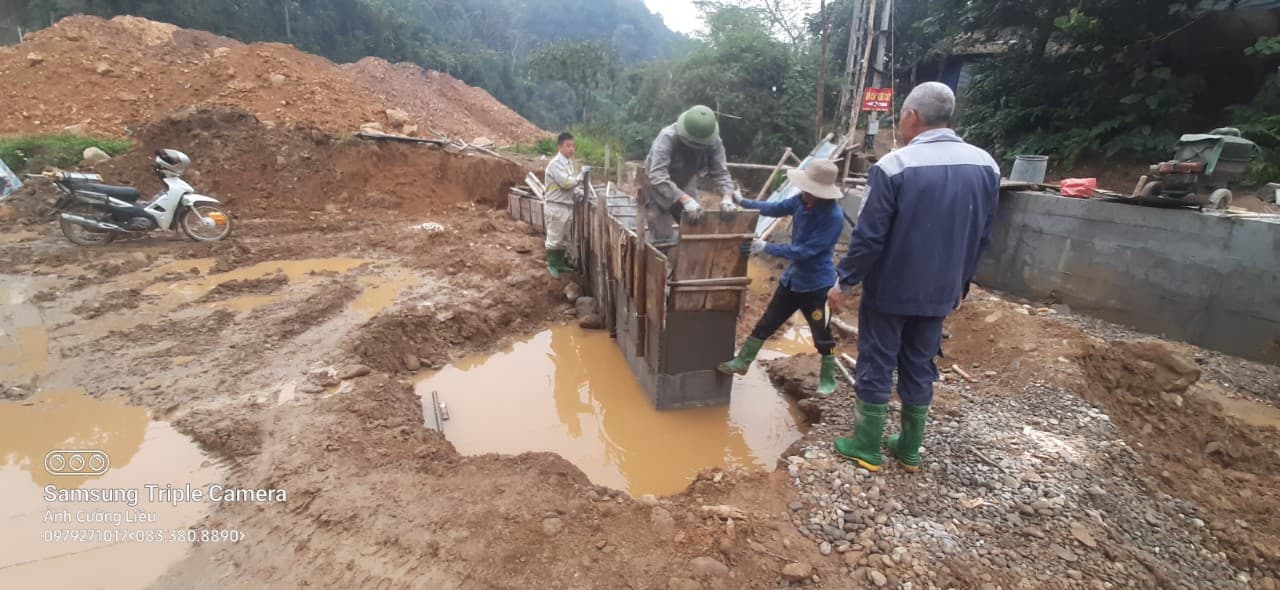

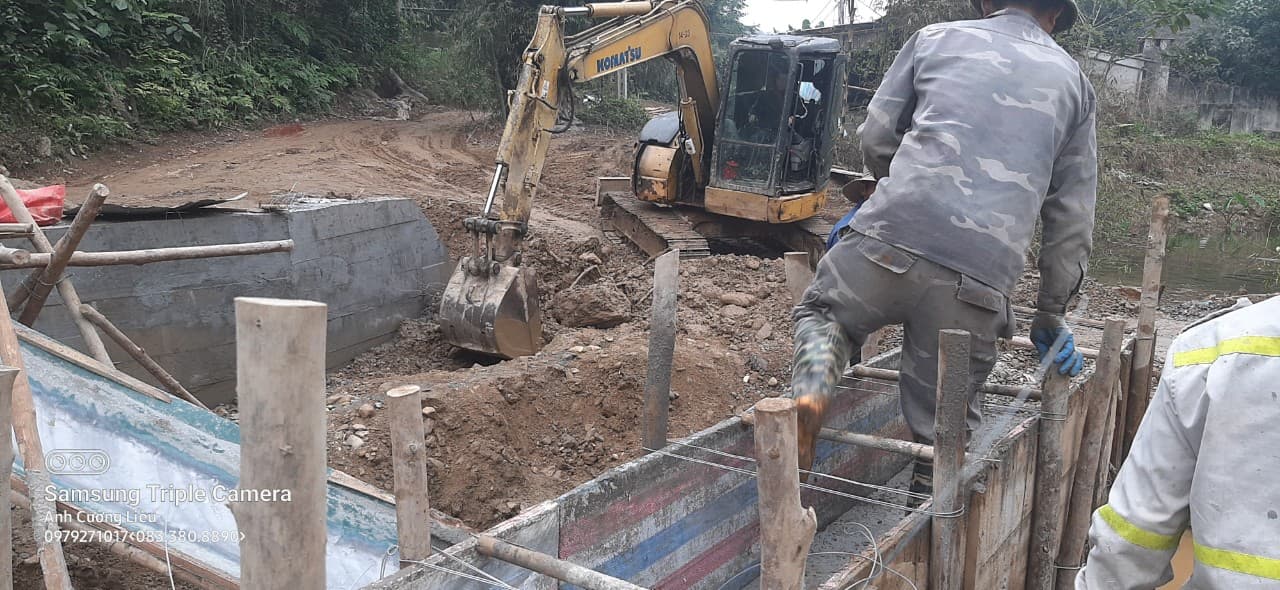

- Móng 2 mố cầu được đặt trên phần đất ổn định, sâu so với cốt 00 là 1,5m, đế móng rộng 1,4m x 0,5m bằng bê tông cốt thép đan 2 lớp 17 x 17cm thép phi 16.

PHẦN NGOÀI DỰ TOÁN

Có 2 hạng mục đề xuất thêm ngoài dự toán (Khoảng 265 triệu nếu được duyệt thì sẽ bổ sung dự toán chi tiết) bao gồm: 350m đường bê tông

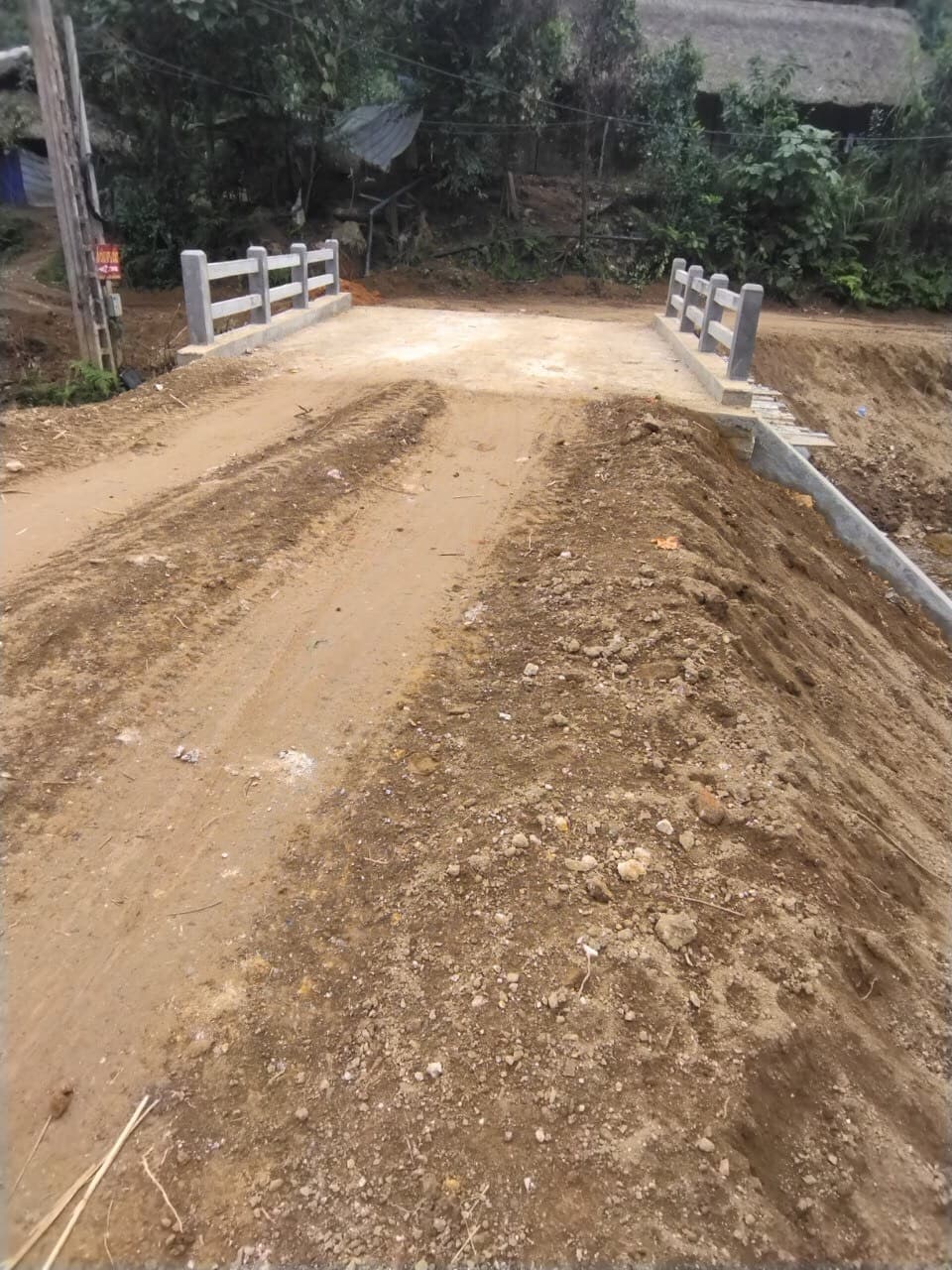

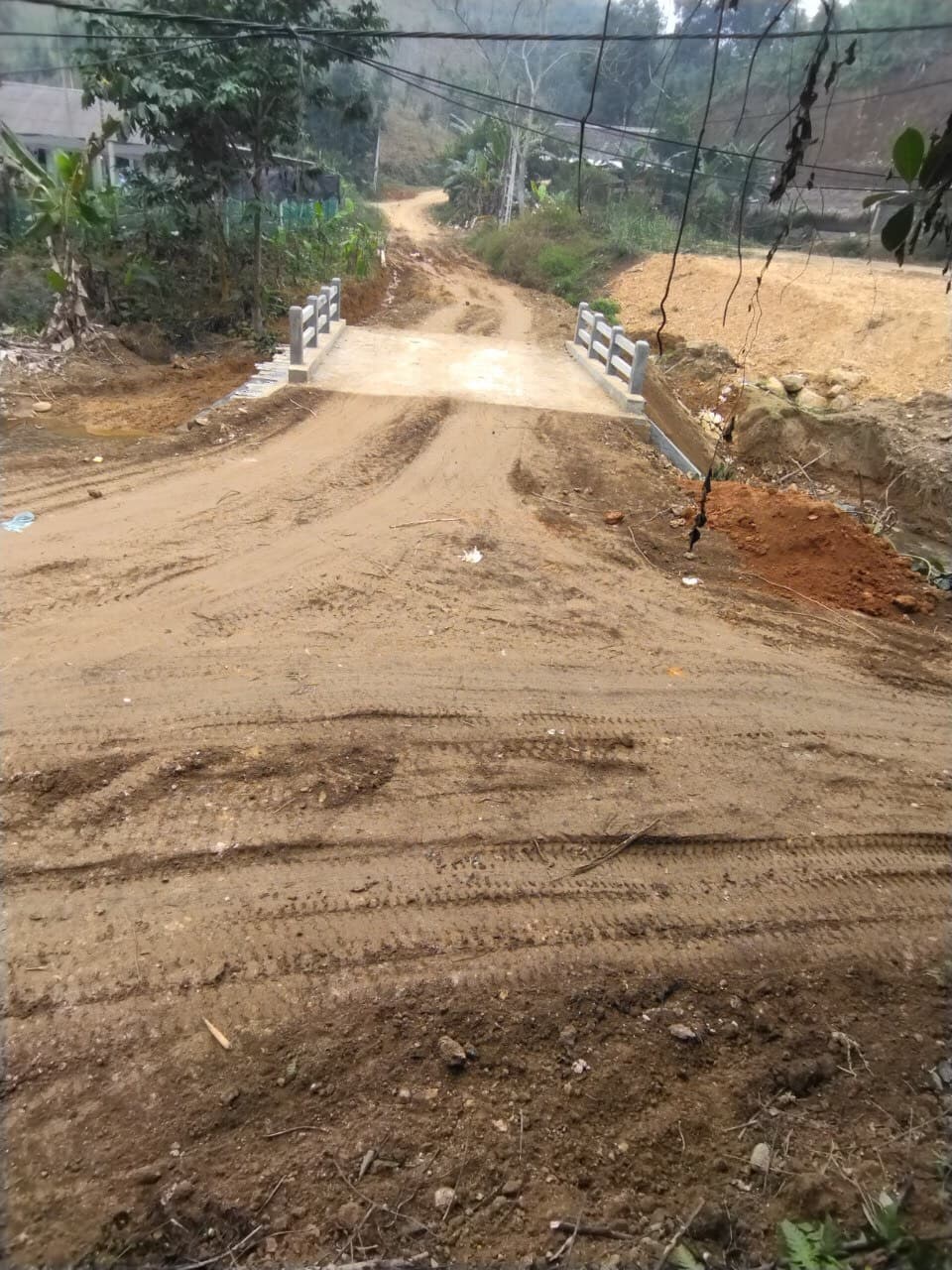

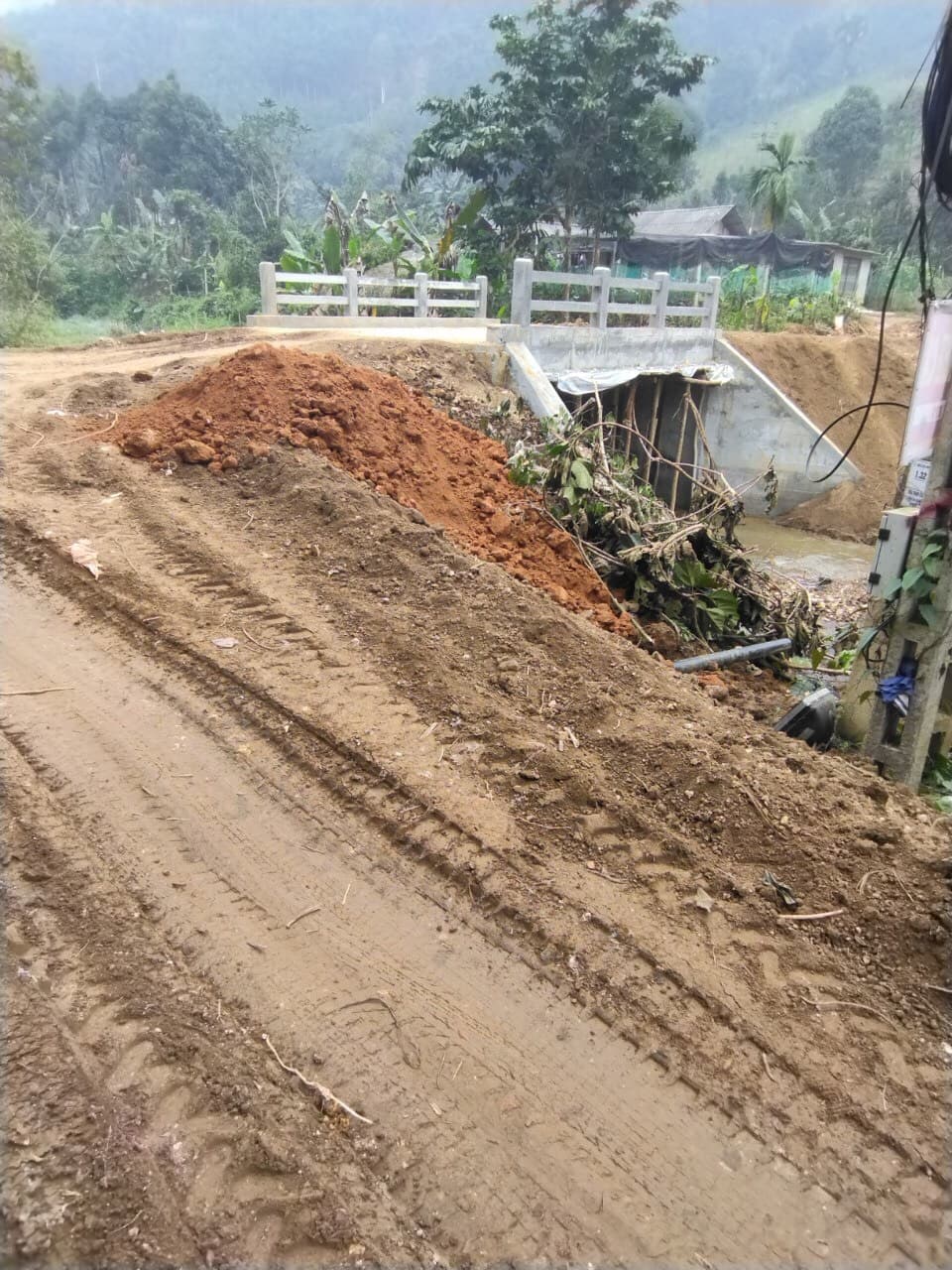

- Tôn cao nền đường 2 đầu dẫn vào cầu dài 100m , cao bình quân 1,5m, chân đắp rộng 7m, nền mặt đường dẫn vào cầu rộng 4,5m. Mặt đường dẫn vào cầu được đổ bằng bê tông, mặt đường rộng 4m, dày 20cm, M250.

- Tại thôn cũng đề xuất do hiện nay các hộ trong thôn còn rất khó khăn về kinh tế do vậy đề xuất Nhà đầu tư cho xây dựng đường bê tông dài 250m, (từ đường dẫn vào cầu nối với đường trục xã. Đường Bm=3m, dày 18cm, bê tông M250).
